Ağ İletişim Temelleri (OSI/TCP-IP), DMZ Tasarımı ve Ağ Segmentasyonu

Ağ İletişim Temelleri (OSI/TCP-IP), DMZ Tasarımı ve Ağ Segmentasyonu

Kurumsal siber güvenlik mimarisinin temel taşı, ağ iletişiminin nasıl çalıştığını katman bazında anlamak ve bu bilgiyi kontrollü izolasyon ile birleştirmektir. Bir SOC analisti Wireshark’ta bir paketi incelerken sorunun Katman 3 yönlendirmede mi, Katman 4 oturum yönetiminde mi yoksa Katman 7 uygulama protokolünde mi olduğunu ayırt edebilmelidir. Benzer şekilde bir güvenlik mimarı, internete açık web sunucuları ile kritik iç ağ arasındaki sınırı DMZ (Demilitarized Zone) ile tasarlamalı; VLAN ve subnet segmentasyonuyla yatay hareketi (lateral movement) sınırlandırmalıdır.

Bu bölümde kapsama alanına göre ağ sınıflandırması (PAN/LAN/MAN/WAN), topolojiler ve Spine-Leaf veri merkezi mimarisi; OSI Referans Modeli ile TCP/IP protokol yığını karşılaştırması; TCP oturum yönetimi güvenlik perspektifinden ele alınır; OSPF/BGP kontrol düzlemi sıkılaştırması ve VLAN mimarisi incelenir; DMZ tasarım modelleri ile OT/IT ayrımı (iDMZ) tartışılır. Savunma derinliği ve NGFW konuları §6.2’de; modern altyapı (VXLAN, SDN, SASE) §6.4.7’de; kimlik ve Active Directory §4’te derinleştirilir. Tüm mimari kararlar NIST SP 800-53 SC-7, CIS Controls v8 (Control 12/13), ISO 27001:2022 A.8.22 ve MITRE ATT&CK çerçevesiyle; Türkiye özelinde ise 5651, KVKK, BDDK ve 7545 Sayılı Siber Güvenlik Kanunu yükümlülükleriyle hizalanır.

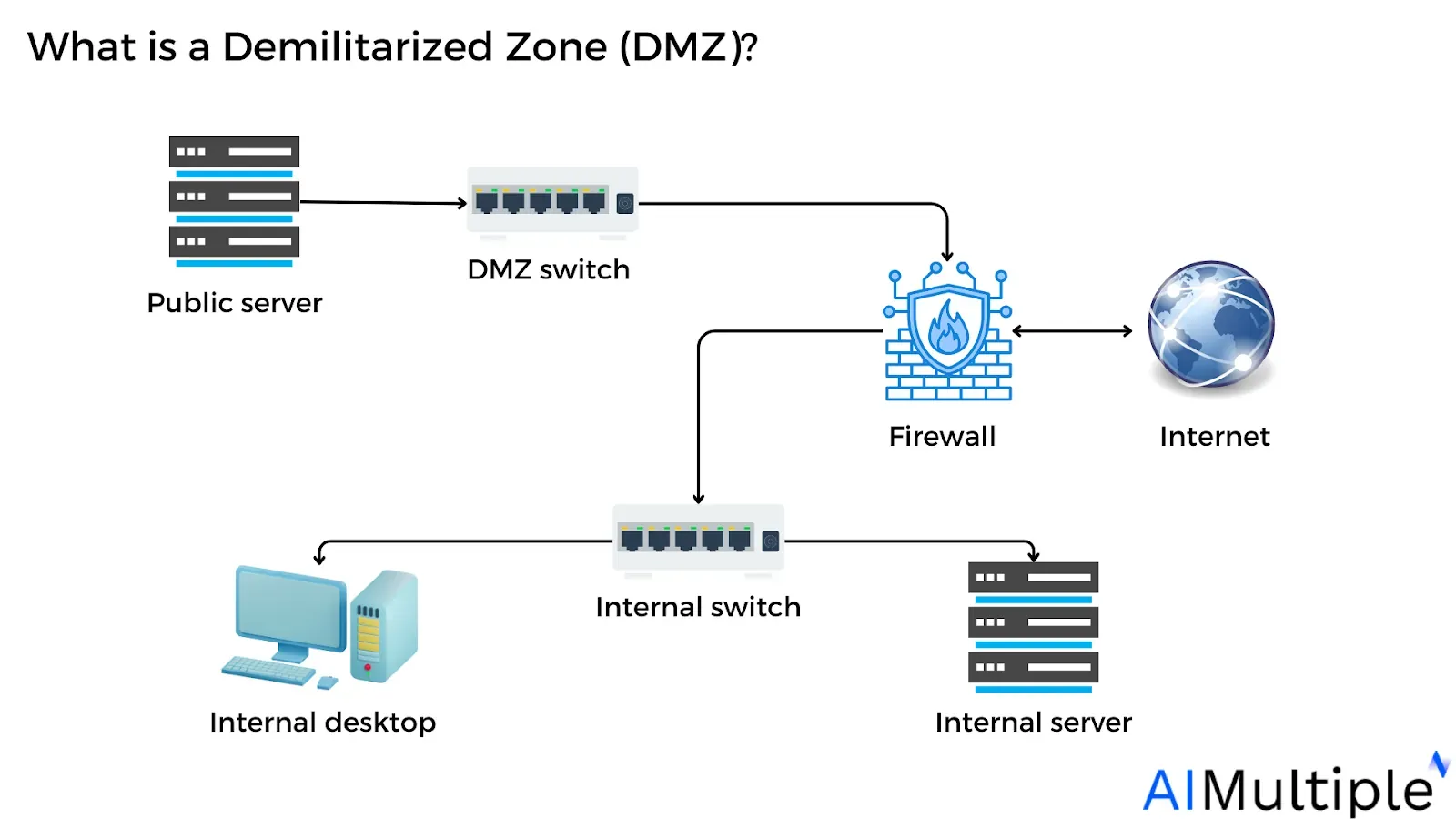

flowchart TB
    subgraph Internet["İnternet (Untrusted)"]
        WAN[Ön Güvenlik Duvarı]
    end
    subgraph DMZ["DMZ (Semi-Trusted)"]
        WEB[Web / E-posta / DNS]
        VPN[VPN Gateway]
    end
    subgraph Trust["İç Ağ (Trusted)"]
        LAN[İş İstasyonları]
        DB[(Veritabanı)]
    end
    Internet --> WAN
    WAN -->|443, 25| DMZ
    DMZ -.->|Varsayılan DENY| Trust
    Trust -->|İzinli sorgu| DMZ
    Trust -->|NAT çıkış| WAN

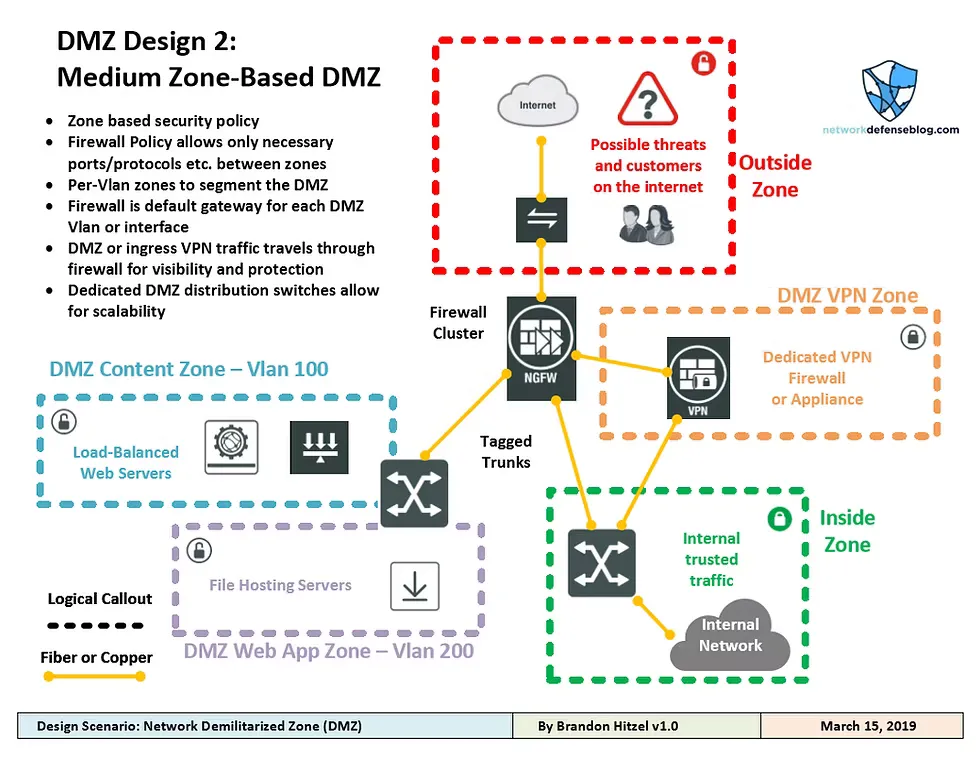

🏗️ DMZ Trafik Kuralı Hızlı Referansı

Yön	Varsayılan	Örnek izin
İnternet → DMZ	Deny	TCP/443 (HTTPS) + WAF
DMZ → İç ağ	Deny	Yalnızca belirli DB portu
İç ağ → DMZ	Kısıtlı	SSH yönetim, monitoring
DMZ → İnternet	Kısıtlı	DNS, güncelleme sunucuları

Altın kural: DMZ’deki sunucu ele geçirilse bile DMZ → Trust yönünde lateral movement engellenmelidir (MITRE TA0008).

---

§6.1.0.Ağ Sınıflandırması, Topolojiler ve Modern Veri Merkezi Mimarisi

Kapsama Alanına Göre Ağ Türleri (PAN, LAN, MAN, WAN)

Bilgisayar ağları, kapsadıkları coğrafi alana göre dört ana kategoriye ayrılır. Bu sınıflandırma yalnızca mesafe ölçütü değil; bilişim ihtiyacının kişiselden küresele genişlemesinin ve her ölçeğin farklı teknolojik zorluk seti gerektirmesinin yansımasıdır.

Tür	Kapsam	Tipik teknoloji	Güvenlik notu
PAN (Personal Area Network)	Birkaç metre; kişisel cihazlar	Bluetooth, BLE	IoT pairing, rogue cihaz
LAN (Local Area Network)	Bina/kampüs	Ethernet, Wi-Fi	802.1X, VLAN segmentasyonu
MAN (Metropolitan Area Network)	Şehir/kampüsler arası	Metro Ethernet, fiber	Şube bağlantısı, MPLS
WAN (Wide Area Network)	Ülke/kıta; internet	BGP, MPLS, SD-WAN	Perimeter FW, RPKI

PAN, akıllı telefon, kulaklık ve giyilebilir cihazların birbiriyle doğrudan iletişim kurduğu en dar kapsamlı ağ türüdür; giyilebilir teknoloji ve IoT yaygınlaştıkça kurumsal NAC ve cihaz envanteri zorunlu hale gelmiştir. LAN, tek bir bina veya kampüste yüksek bant genişliği ve düşük gecikme gerektiren yoğun işlemler için Ethernet veya Wi-Fi ile kurulur. MAN, bir şehir veya büyük kampüs ölçeğinde birden fazla LAN’ı birbirine bağlar; şirket şubeleri veya üniversite kampüsleri arası bağlantıda kullanılır. WAN, ülkeler ve kıtalar arası bağlantıları kapsar; internet en bilinen WAN örneğidir ve BGP, MPLS ve SD-WAN ile coğrafi olarak dağınık LAN’ları birleştirir.

Ağ Topolojileri

Ağ topolojisi, cihazların ve bağlantıların fiziksel veya mantıksal düzenini tanımlar. Topoloji seçimi yalnızca bir şema değil; ağın maliyetini, performansını, ölçeklenebilirliğini ve arızalara karşı direncini belirleyen stratejik bir risk yönetimi kararıdır. Her topolojinin kendine özgü bir hata alanı (failure domain) ve tek hata noktası (SPOF) profili vardır.

Topoloji	Avantaj	Dezavantaj	Güvenlik etkisi
Bus	Düşük kablo maliyeti	Tek arıza tüm ağı düşürür	Artık nadir
Star	Arıza izolasyonu, yönetim kolaylığı	Merkezi switch SPOF	Modern LAN standardı
Ring	Döngüsel yedeklilik	Tek kopuş tüm halkayı keser	FDDI/Token Ring mirası
Mesh	Yüksek hata toleransı	Maliyet, karmaşıklık	WAN/kritik omurga
Hybrid	Esneklik	Tasarım karmaşıklığı	Kurumsal çok şubeli yapılar

Yıldız (Star) topolojisi

Tüm cihazlar merkezi bir switch veya hub’a ayrı kablolarla bağlanır; günümüz Ethernet LAN’larının baskın topolojisidir. Bir kablo veya uç cihaz arızası yalnızca o cihazı etkiler; ağın geri kalanı çalışmaya devam eder. Dezavantajı merkezi cihaza bağımlılıktır — switch arızalanırsa tüm ağ durur. Ağ mühendisliğinde operasyonel güvenilirliğin başlangıç kablo maliyetinden ağır bastığının somut örneğidir; güvenlik açısından merkezi switch üzerinde 802.1X ve port security uygulanabilir.

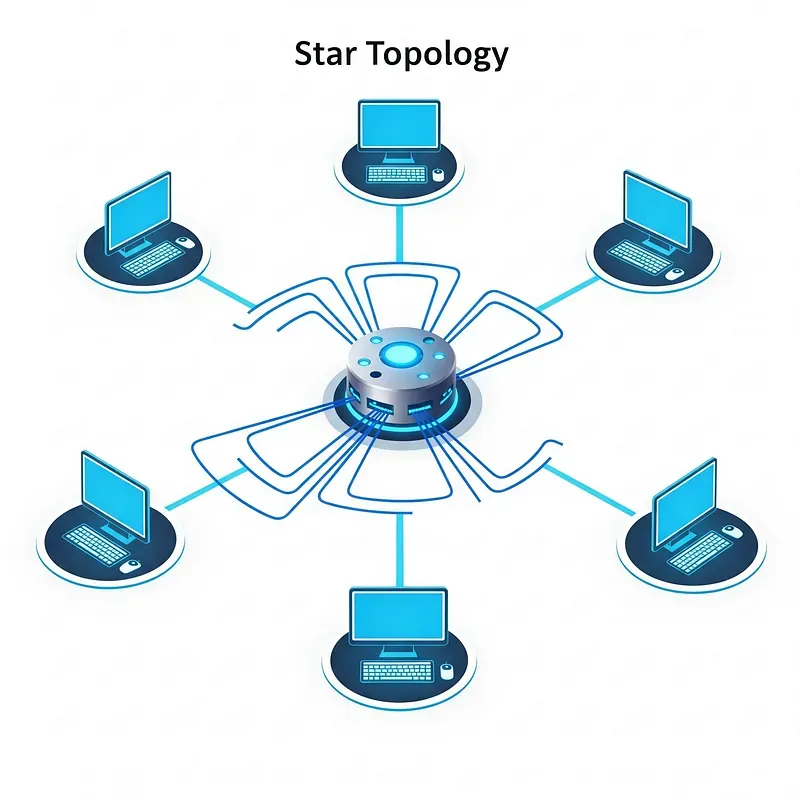

Star — merkezi switch’e bağlı uç cihazlar; hata alanı tek bağlantıyla sınırlı

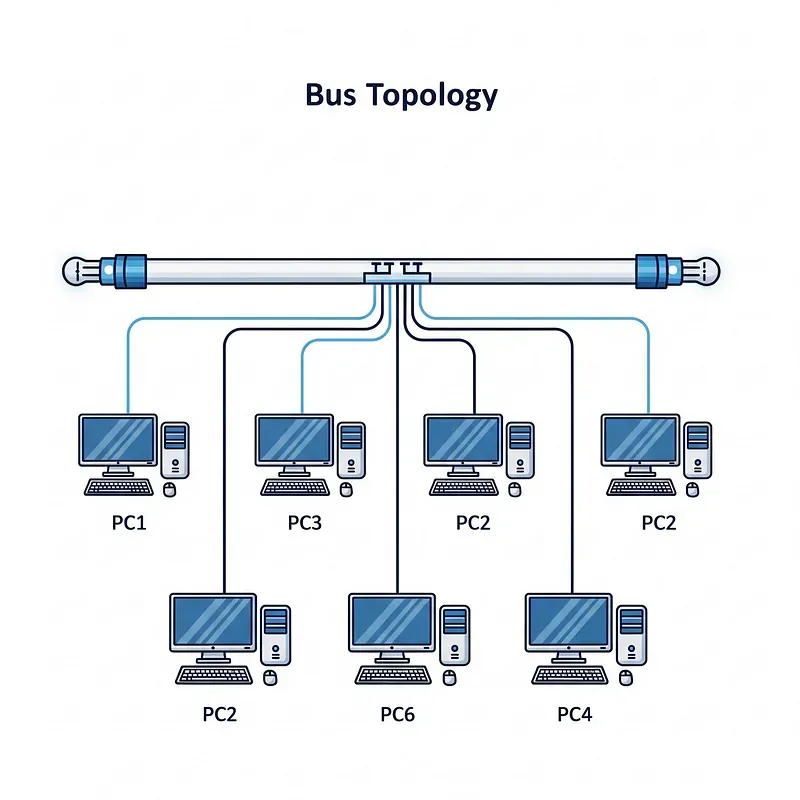

Otobüs (Bus) topolojisi

Tüm cihazlar “omurga” adı verilen tek bir ana kabloya T-konnektörlerle bağlanır. Az kablo gerektirdiği için ekonomiktir; ancak omurga kablodaki tek bir kopukluk veya arıza tüm ağı çalışmaz hale getirir. Ağdaki cihaz sayısı arttıkça veri çarpışmaları artar ve performans düşer; modern ağlarda neredeyse hiç kullanılmaz.

Bus — omurga kablodaki tek arıza tüm ağı etkiler; hata alanı tüm ağı kapsar

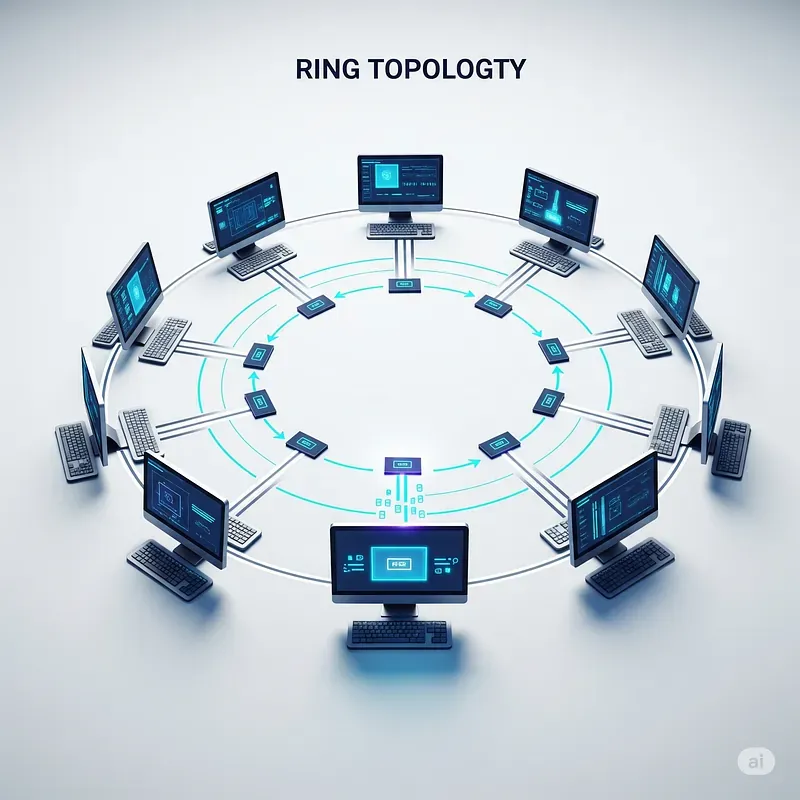

Halka (Ring) topolojisi

Cihazlar kapalı bir dairesel döngü oluşturacak şekilde ardışık bağlanır; veri genellikle tek yönde halka etrafında dolaşır. Merkezi cihaz gerektirmez ve düzenli veri akışı sayesinde çarpışma olasılığı düşüktür. Halkadaki tek bir cihaz veya kablo arızası tüm halkayı devre dışı bırakabilir; ağa yeni cihaz eklemek halkayı geçici olarak kırmayı gerektirir.

Ring — tek kopuş tüm halkayı devre dışı bırakabilir

Örgü (Mesh) topolojisi

Her cihazın ağdaki diğer birden çok cihaza doğrudan bağlı olduğu yapıdır. Bir bağlantı kopsa bile alternatif yollar mevcut olduğundan olağanüstü hata toleransı sunar. Tam mesh yapısı N cihaz için N(N−1)/2 bağlantı gerektirdiğinden kurulumu maliyetli ve karmaşıktır; LAN’larda nadiren, internet omurgası ve kritik WAN bağlantılarında kısmi mesh olarak tercih edilir.

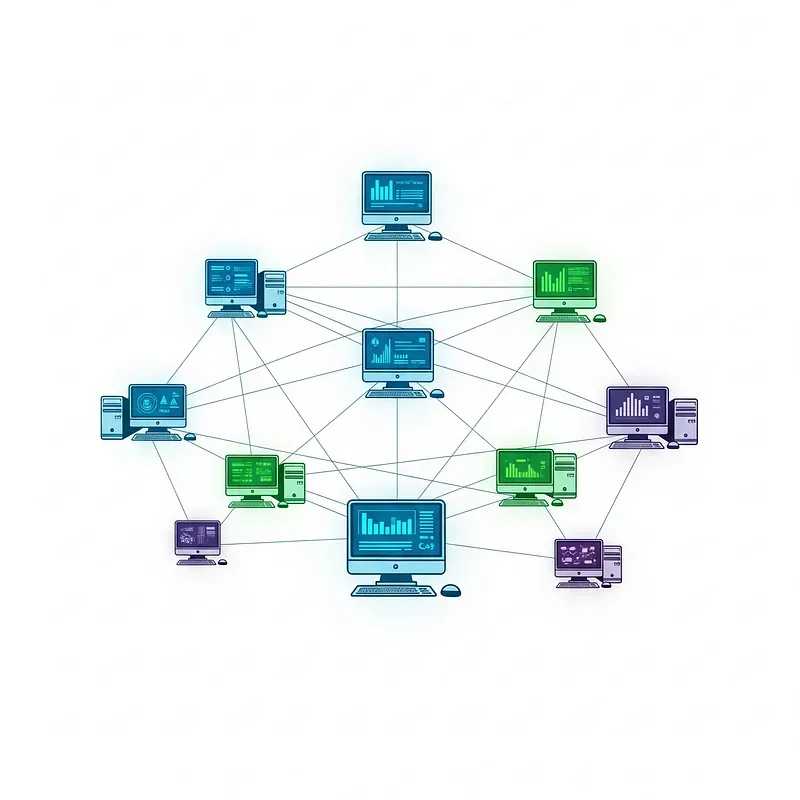

Mesh — alternatif yollarla yüksek hata toleransı; WAN ve kritik altyapıda

Fiziksel Katman: UTP, RJ-45 ve Kablo Türleri

Kurumsal LAN altyapısının omurgası bükümlü çift kablolardır; iletken tellerin çiftler halinde bükülmesi elektromanyetik girişimi (crosstalk) azaltır. UTP (Unshielded Twisted Pair), düşük maliyet ve kurulum kolaylığı nedeniyle ofis ağlarında standarttır; CAT5e, CAT6 ve CAT6a kategorileri destekledikleri hız ve bant genişliğini belirler. Dışında ek koruma kılıfı olmadığından EMI/RFI’ye (elektrik motorları, floresan lambalar, güç kabloları) karşı hassastır. STP (Shielded Twisted Pair) ise bükümlü çiftlerin etrafındaki metal folyo veya örgü kalkanla bu girişimlere karşı çok daha dirençlidir; endüstriyel ortamlar, fabrikalar, hastaneler ve veri merkezlerinde tercih edilir. Fiziksel katman yalnızca bağlantı değil, güvenlik temelidir: UTP sinyal sızıntısı Tempest dinleme teknikleriyle yakalanabilir; STP kalkanı bu riski büyük ölçüde azaltır.

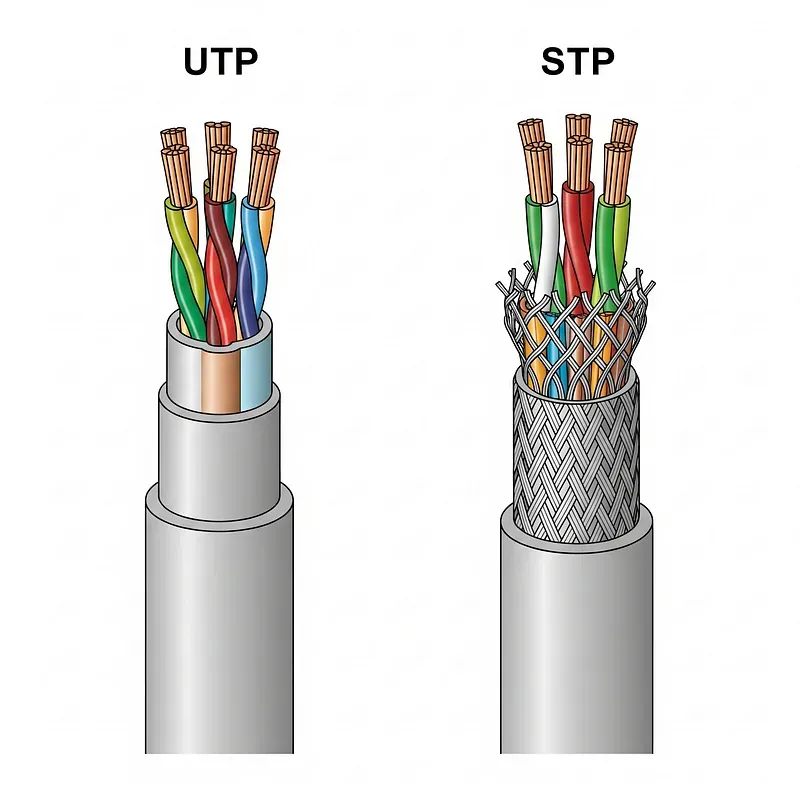

UTP vs STP — korumasız bükümlü çift ile metal kalkanlı korumalı çift; EMI direnci ve fiziksel dinleme riski

RJ-45 konnektör pin dizilimi TIA/EIA-568 standardına göre T568A veya T568B ile sonlandırılır. İki standart arasındaki tek fiziksel fark yeşil ve turuncu tel çiftlerinin pin konumudur; performans eşdeğerdir. T568B günümüzde ticari kablolamada fiili standarttır; T568A ABD federal projelerinde zorunludur. Bir kurulumda tek standart tutarlılıkla uygulanmalıdır.

Kablo türü	Uç sonlandırma	Kullanım
Düz (Straight-Through)	Her iki uç aynı standart (T568A–T568A veya T568B–T568B)	Farklı katman: PC↔Switch, Router↔Switch
Çapraz (Crossover)	Bir uç T568A, diğer uç T568B	Aynı katman: Switch↔Switch, PC↔PC (eski)

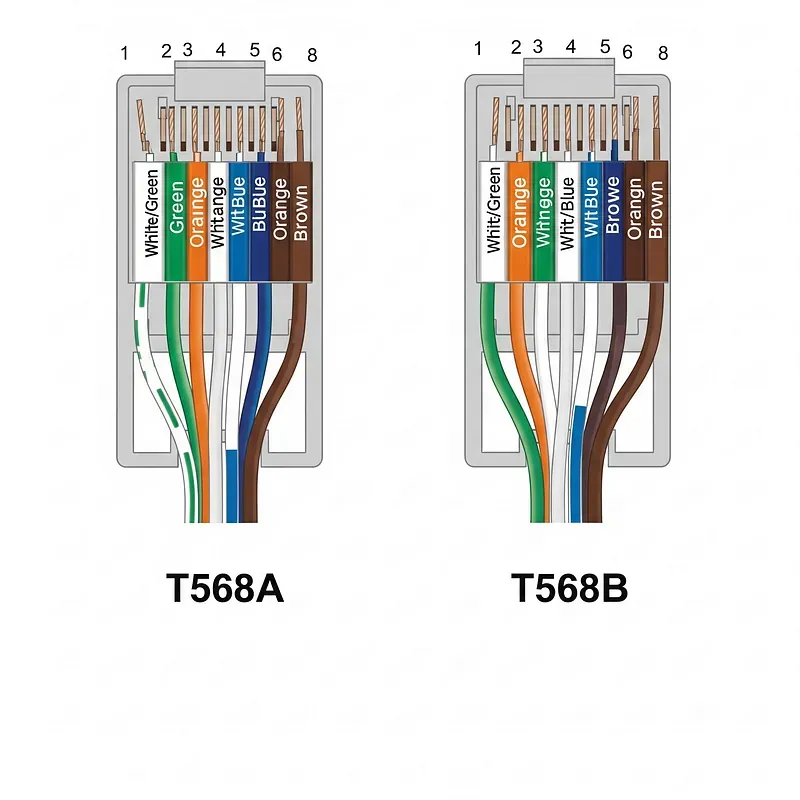

T568A vs T568B — yeşil/turuncu çift konumu farklı; kurulumda tek standart tutulmalı

Düz kablo, her iki ucun aynı standartla sonlandırıldığı en yaygın kablo türüdür. Farklı OSI katmanlarında çalışan cihazları (bilgisayar–switch, router–switch) birbirine bağlar; TX ve RX pinleri doğrudan eşleşir.

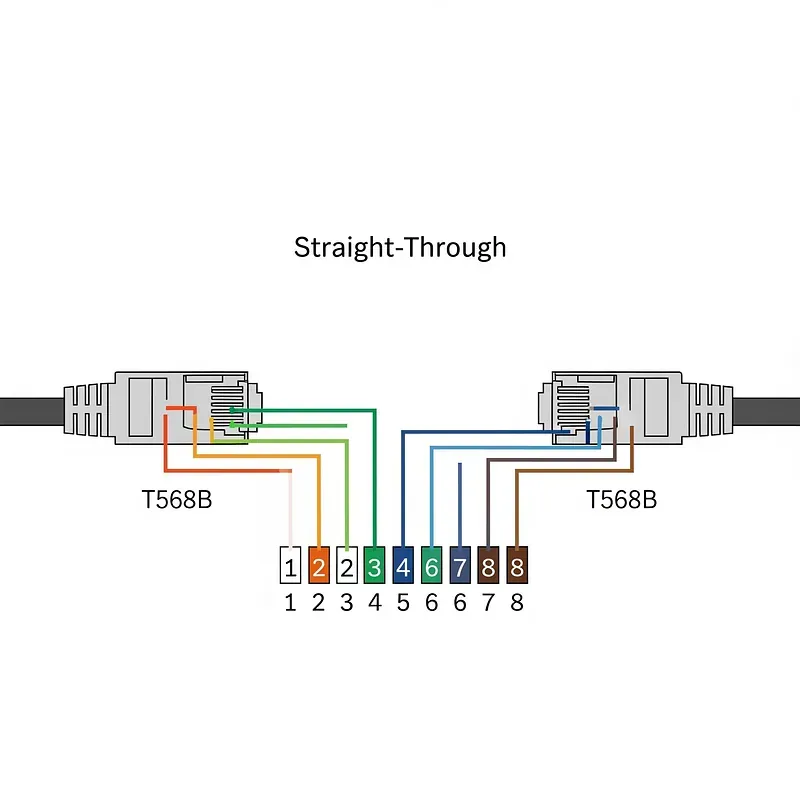

Straight-through — host ile switch arasında standart bağlantı

Çapraz kablo, bir uç T568A diğer uç T568B ile sonlandırılarak TX ve RX pinleri çaprazlanır. Aynı türdeki iki cihazı (switch–switch, PC–PC) aracı cihaz olmadan doğrudan bağlamak için kullanılır. Modern switch ve NIC’lerde Auto-MDI/MDIX özelliği kablo tipini otomatik algıladığından çapraz kablo ihtiyacı büyük ölçüde ortadan kalkmıştır.

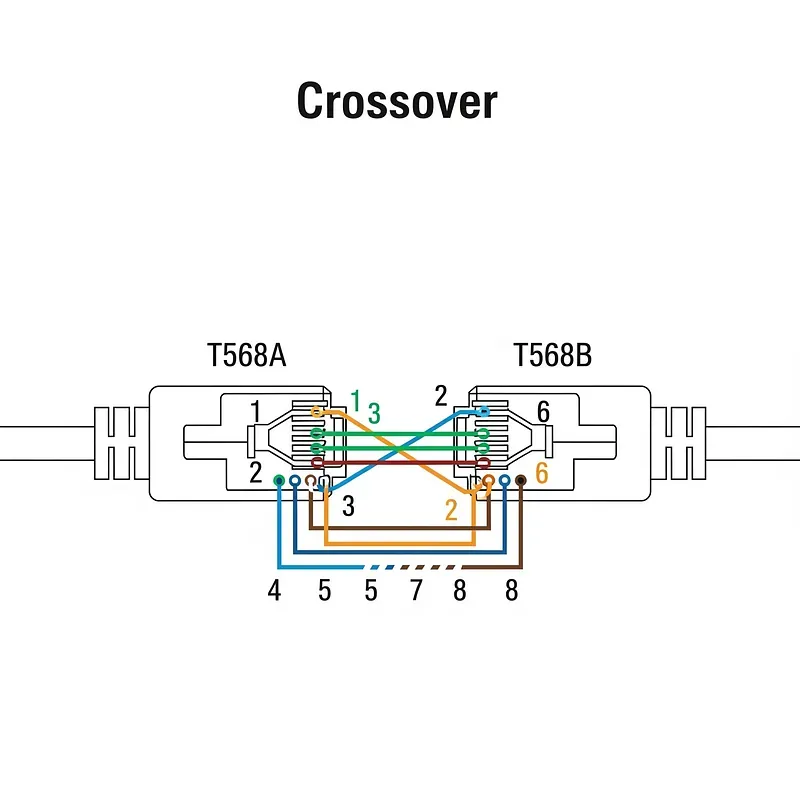

Crossover — aynı tür cihazlar arası TX/RX çaprazlama; Auto-MDI/MDIX ile nadiren gerekir

Koaksiyel ve fiber optik kablolar

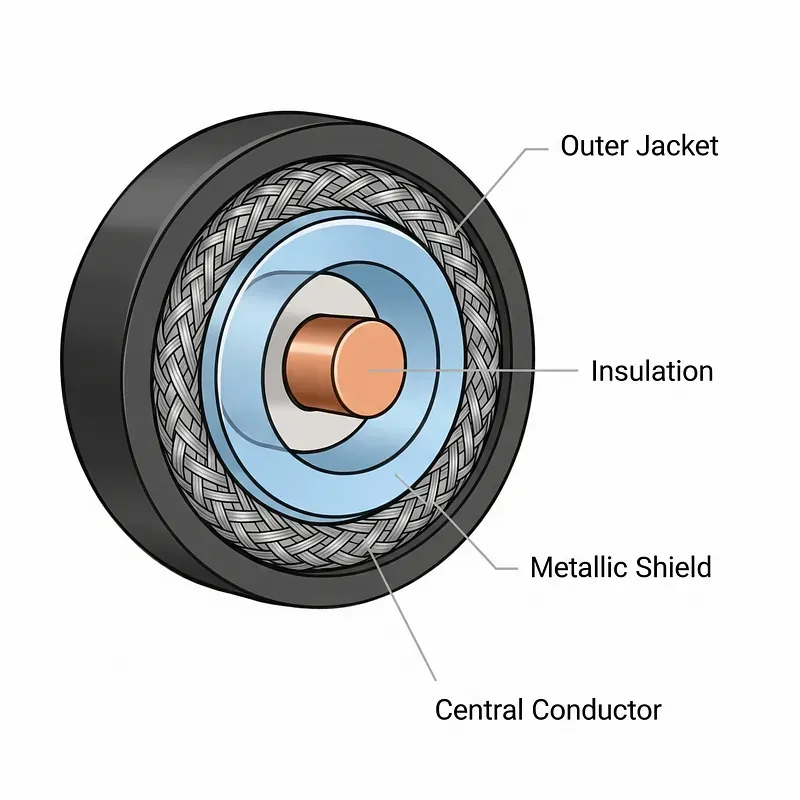

Koaksiyel kablolar, merkezi bakır iletken, dielektrik yalıtkan, metal örgü zırh ve dış plastik kılıftan oluşan katmanlı yapısıyla bükümlü çifte göre doğal parazit direnci sunar. Geçmişte Bus topolojili Ethernet’te yaygındı; günümüzde kablolu TV (CATV) ve cable modem bağlantılarıyla sınırlıdır. Sinyal mesafe arttıkça zayıfladığından uzun mesafeli veri aktarımında verimsizdir.

Koaksiyel kablo — katmanlı yapı ile EMI direnci; modern LAN’da nadir, CATV/cable modem kullanımı

Fiber optik kablolar veriyi elektrik yerine ışık darbeleriyle iletir; cam veya plastik fiber teller üzerinden çalışır. EMI/RFI’ye tamamen bağışık olduklarından terabit/saniye bant genişliği, kilometrelerce mesafede düşük zayıflama ve dışarıdan dinlemenin neredeyse imkânsız olması gibi üstün güvenlik avantajları sunarlar. Veri merkezleri arası omurga, kampüs backbone ve uzun mesafeli telekom hatlarında vazgeçilizdir; sonlandırma ve birleştirme özel ekipman ve eğitimli personel gerektirir.

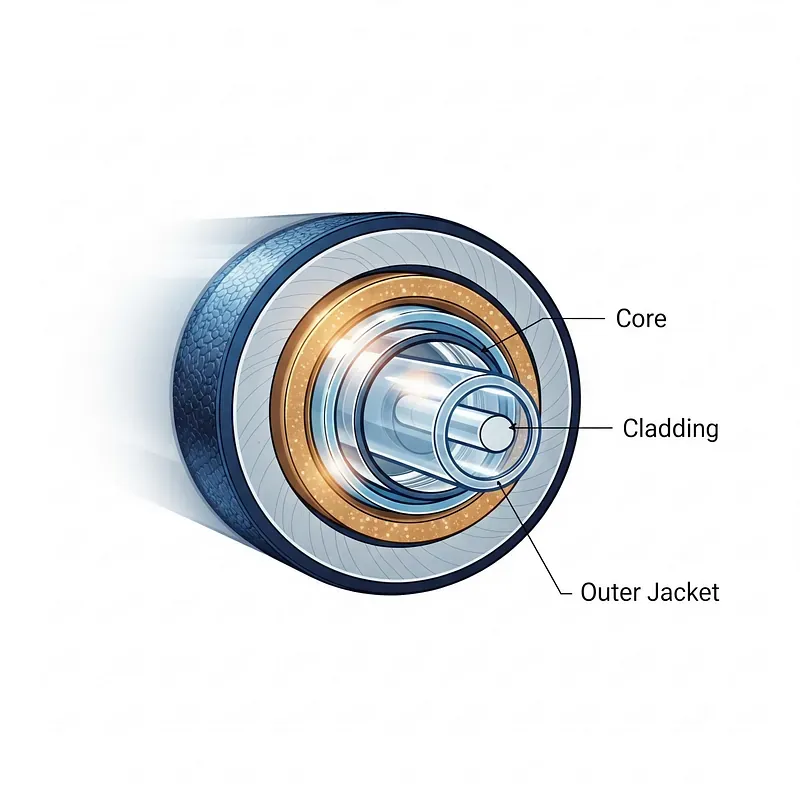

Fiber optik — ışık tabanlı iletim; EMI bağışıklığı ve fiziksel dinlemeye karşı en güvenli kablo türü

Kablo türü	Bant genişliği	Mesafe	EMI direnci	Güvenlik notu
UTP (CAT6a)	10 Gbps / 100 m	Orta	Düşük	Tempest sızıntı riski
STP	10 Gbps / 100 m	Orta	Yüksek	Endüstriyel/DC tercih
Koaksiyel	Düşük-orta	Kısa-orta	Orta	Legacy; CATV
Fiber	Terabit+	Çok uzun	Tam bağışık	Fiziksel müdahale tespiti kolay

Spine-Leaf Veri Merkezi Mimarisi

Yıllarca veri merkezi ağlarının standardı olan üç katmanlı mimari (Erişim–Dağıtım–Çekirdek), temel olarak kuzey-güney (istemci–sunucu) trafiği için optimize edilmiştir. Sunucu sanallaştırması ve mikroservis mimarileri, veri merkezi içindeki sunucudan sunucuya doğu-batı (east-west) trafiğini baskın hale getirmiştir. Geleneksel mimaride bir paket erişim katmanından dağıtım katmanına, oradan çekirdeğe ve tekrar aşağı inmek zorunda kalır; bu gecikmeyi artırır ve darboğaz yaratır. Spanning Tree Protocol (STP) yedekli yolları bloke ederek bant genişliğinin yarısının kullanılamamasına neden olur.

Spine-Leaf mimarisi bu zorluklara doğrudan yanıt olarak geliştirilmiştir. Üç katmanlı hiyerarşiyi iki katmanlı bir “kumaş” (fabric) yapısıyla değiştirir:

• Leaf (yaprak): Sunucu ve uç noktaların bağlandığı erişim katmanı
• Spine (omurga): Tüm leaf’leri full-mesh bağlayan çekirdek katmanı
• Kural: Leaf–leaf ve spine–spine bağlantı yok; yol her zaman Leaf → Spine → Leaf (sabit hop, öngörülebilir gecikme)
• ECMP: STP yerine eşit maliyetli çoklu yol; tüm bağlantılar aktif kullanılır, bant genişliği maksimize edilir

Kapasite artırmak için omurgaya yeni spine veya yapraklara yeni leaf eklenebilir; ağın yeniden tasarlanması gerekmez. Bu mimari değişim, uygulama mimarisindeki sanallaştırma evriminin ağ mimarisinde Spine-Leaf devrimini nasıl zorunlu kıldığının en net örneğidir.

Spine-Leaf — east-west trafik için ölçeklenebilir, düşük gecikmeli veri merkezi fabric’i

Temel Ağ Cihazları: Router, Switch, L3 Switch

Modern bir ağ altyapısı, her biri OSI modeli bağlamında belirli bir rol üstlenen aktif cihazlardan oluşur. Günümüzde geleneksel işlevsel sınırlar belirsizleşmiştir; modern router’lar switching ve temel firewall işlevlerini de barındırabilir — bu konsolidasyon KOBİ’ler için maliyet avantajı sunarken tek hata noktası riskini artırır.

Cihaz	OSI katmanı	Birincil görev	Konum
Switch (L2)	Katman 2	MAC tabanlı çerçeve iletimi	LAN erişim
L3 Switch	Katman 3	ASIC tabanlı wire-speed VLAN arası yönlendirme	Veri merkezi omurgası
Router	Katman 3	WAN, NAT, VPN, karmaşık politika	Ağ kenarı (edge)
Firewall	L3–L7	Politika tabanlı trafik filtreleme	Perimeter, segment
AP	L1–L2	Kablosuz köprü	WLAN (§6.4)

Yönlendirici (Router)

OSI 3. katmanda (Ağ Katmanı) faaliyet gösteren yönlendiriciler, farklı ağları — örneğin LAN’ı WAN’a veya internete — birbirine bağlar. Anahtarlardan temel farkı kararlarını MAC yerine IP adreslerine göre vermesidir. Hedef IP’yi yönlendirme tablosuna başvurarak en uygun yolu belirler; OSPF, BGP veya EIGRP gibi dinamik rotalama protokolleri bu hesaplamayı otomatikleştirir. Hangi protokolün kullanılacağı ağ topolojisine ve kurumun idari politikalarına bağlıdır.

Günümüzde geleneksel işlevsel sınırlar belirsizleşmiştir: modern router’lar switching ve temel firewall işlevlerini de barındırabilir. Bu konsolidasyon KOBİ’ler için maliyet avantajı sunarken, bir arıza veya güvenlik ihlalinde birden fazla ağ fonksiyonunun aynı anda etkilenmesi riskini artırır.

Router — farklı IP ağlarını birbirine bağlar; LAN↔WAN sınırında

Anahtar (Switch)

OSI 2. katmanda çalışarak aynı yerel ağdaki cihazları birbirine bağlar. Hub’ların aksine akıllıdır: gelen çerçeveleri tüm portlara yaymak yerine kaynak MAC adreslerini öğrenerek CAM tablosu oluşturur ve çerçeveyi yalnızca hedef porta iletir; gereksiz trafik ve çarpışmaları büyük ölçüde önler.

Katman 2 (L2) anahtarlar MAC tabanlı çerçeve iletiminin ötesinde VLAN oluşturma, Port Security (belirli MAC’lere izin) ve Port Mirroring (trafik kopyalama) gibi güvenlik özellikleri sunar. Katman 3 (L3) anahtarlar (multilayer), VLAN’lar arası yönlendirmeyi harici router olmadan ASIC tabanlı wire-speed hızda gerçekleştirir; büyük kurumsal ağlarda omurga veya dağıtım katmanı cihazı olarak konumlandırılır. Stacking ile birden fazla switch tek mantıksal birim gibi yönetilebilir.

L2 Switch — CAM tablosu ile çerçeveleri hedef porta yönlendirir

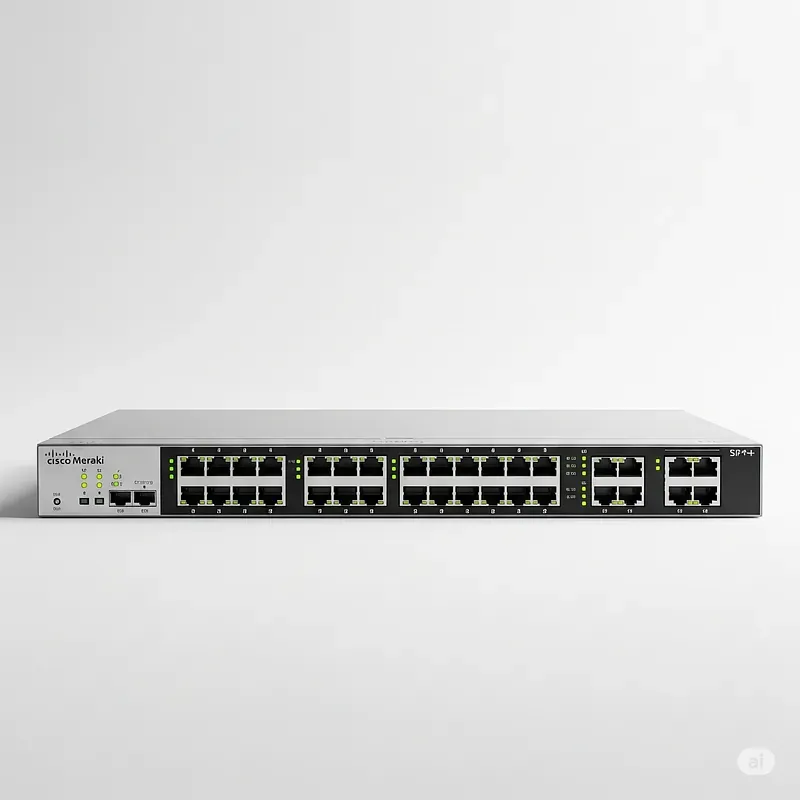

L3 Switch — inter-VLAN routing’i harici router olmadan donanım hızında gerçekleştirir

Güvenlik duvarı (Firewall)

Kurumun iç ağı (güvenilir bölge) ile dış ağlar (internet gibi güvenilmeyen bölgeler) arasında bariyer görevi görür. Önceden tanımlanmış güvenlik kurallarına göre gelen ve giden trafiği denetler, filtreler ve kontrol eder. Geleneksel stateful firewall’lar IP ve port bazlı filtrelerken; UTM (Birleşik Tehdit Yönetimi) cihazları IDS/IPS, antivirüs, web filtreleme, VPN sonlandırma ve uygulama kontrolünü tek platformda birleştirir.

UTM konsolidasyonu maliyet ve yönetim karmaşıklığını azaltır; ancak tüm temel işlevleri tek noktada topladığı için “tüm yumurtaları tek sepette” riski oluşturur. Cihaz arızalanması veya başarılı bir saldırı ağın neredeyse tamamen çökmesine yol açabilir. Etkin koruma için sistem yöneticisi tarafından doğru ve titiz yapılandırma kritiktir — yanlış yapılandırma ciddi güvenlik açıklarına yol açabilir (§6.2).

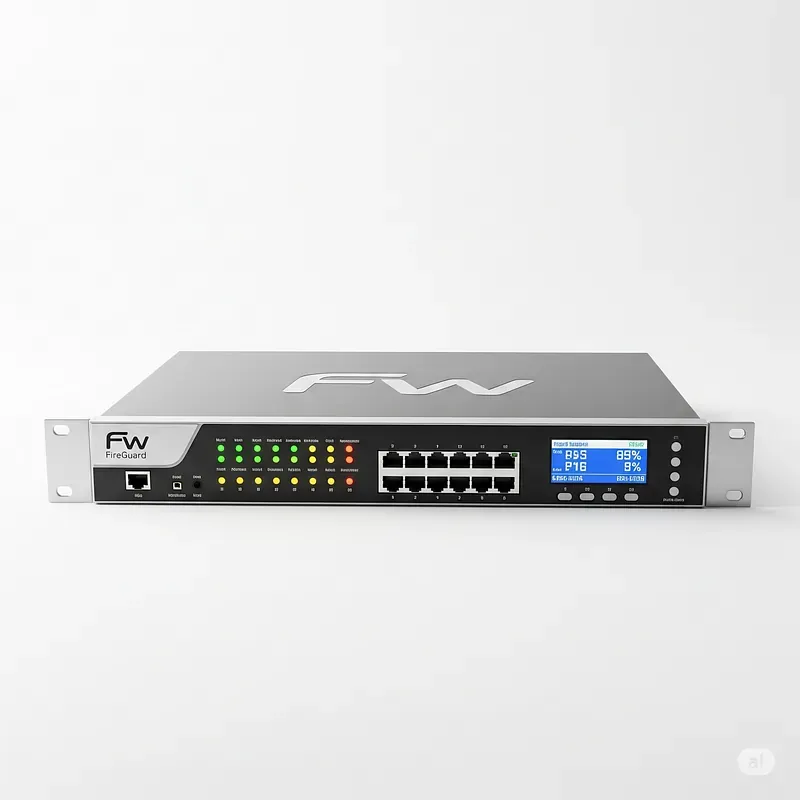

Firewall — güvenilir ve güvenilmeyen bölge arasında politika uygular

Erişim noktası (Access Point)

Kablosuz cihazların kablolu ağ altyapısına bağlanmasını sağlayan köprü görevi görür. RF sinyalleriyle Wi-Fi yayarak fiziksel kablo gerektirmeden ağ erişimi sunar.

• Altyapı modu (Infrastructure Mode): En yaygın kullanım; AP merkezi bağlantı noktası olarak çalışır, tüm kablosuz trafik bu cihaz üzerinden geçer.
• Ad-hoc modu: Cihazlar AP olmadan doğrudan iletişim kurar; geçici dosya paylaşımları veya Wi-Fi Direct için kullanılır (§6.4).

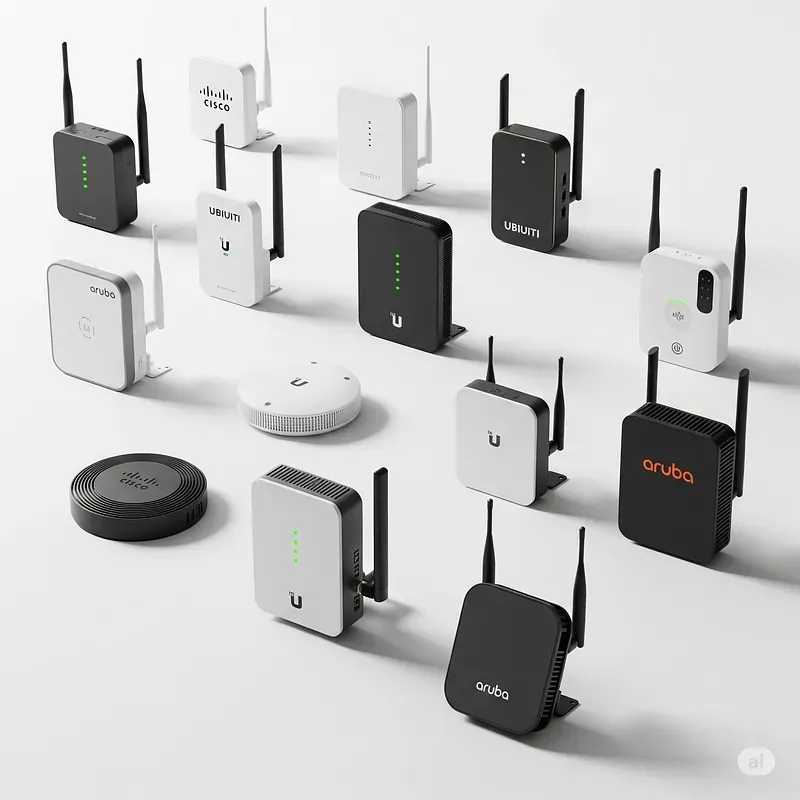

AP — kablolu ağ ile kablosuz istemciler arasında köprü

Wireless LAN Controller (WLC) ve kablosuz mesh

Büyük ölçekli kablosuz ağlarda iki zıt mimari vardır: WLC tabanlı merkeziyetçilik ve mesh ağların dağıtık dayanıklılığı.

WLC (Wireless LAN Controller), onlarca veya yüzlerce AP’nin yönetimini tek noktadan merkezileştirir. Bu mimaride AP’ler “hafif” (Lightweight AP — LAP) olarak çalışır; zekânın büyük kısmı WLC’dedir. LAP’ler LWAPP veya CAPWAP protokolüyle WLC’ye katılır, yapılandırma ve güvenlik politikalarını (WPA3, 802.1X) oradan alır. Merkezi yönetim; toplu yapılandırma, RF optimizasyonu, yük dengeleme ve kesintisiz dolaşım (roaming) sağlar.

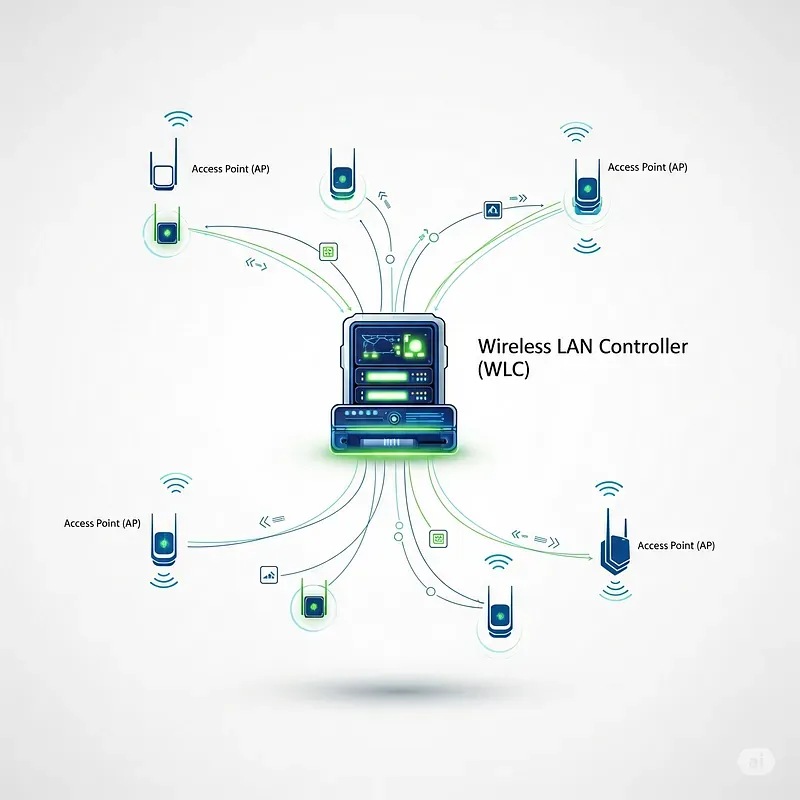

WLC — LAP’lerin merkezi yönetimi; CAPWAP/LWAPP ile politika ve firmware dağıtımı

Kablosuz mesh ağlar merkezi kontrolcüye dayanmayan, kendi kendini organize eden yapılardır. Her düğüm alternatif yollar seçerek yüksek hata toleransı sunar; kablolamanın zor olduğu fabrika sahaları, depolar ve dış mekanlar için idealdir. Dezavantajı her hop’ta artan gecikme ve düşen throughput’tur — video konferans gibi düşük gecikme gerektiren uygulamalarda her zaman uygun değildir.

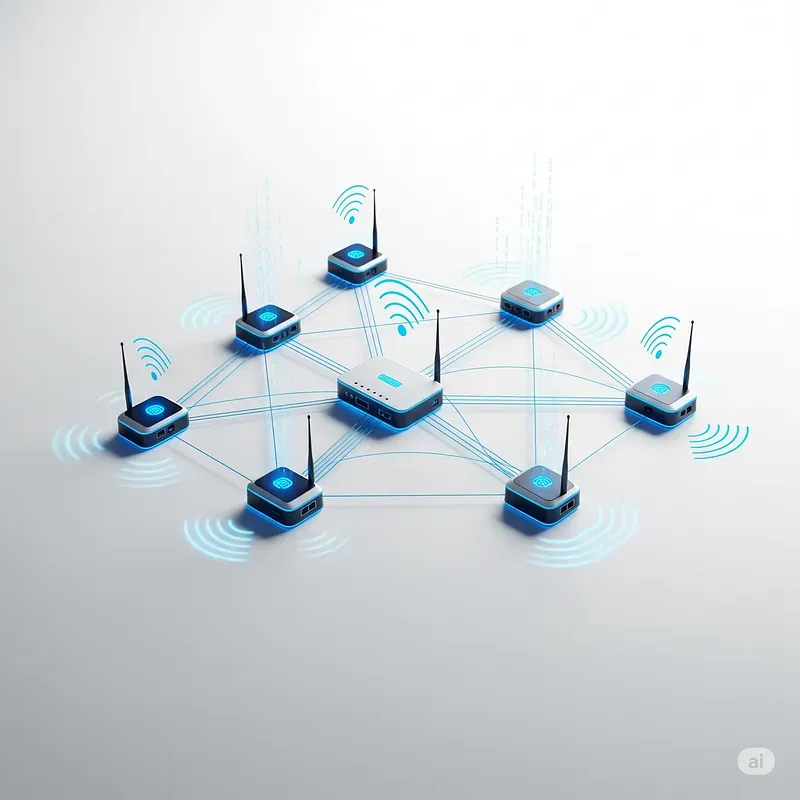

Mesh — merkezi WLC olmadan düğümler arası dinamik yönlendirme; geniş kapsama, hop başına gecikme maliyeti

Kurumsal ofislerde sıkı güvenlik politikası ve yüksek kullanıcı yoğunluğu WLC’yi tercih edilirken; kablolamanın zor olduğu alanlarda mesh esnekliği öne çıkar (§6.4).

Yük dengeleyici (Load Balancer)

Yük dengeleyiciler, gelen uygulama trafiğini birden fazla sunucudan oluşan bir havuza akıllıca dağıtarak tek sunucunun aşırı yüklenmesini önler; yanıt verebilirlik ve kullanılabilirliği maksimize eder. Katman 4 (L4) yük dengeleme yalnızca IP ve port bilgisine bakar — hızlıdır, UDP/DNS gibi servisler için uygundur; paket içeriğine kör olduğu için akıllı yönlendirme yapamaz. Katman 7 (L7) yük dengeleme reverse proxy gibi davranır; HTTP başlıkları, URL ve çerezlere bakarak içerik tabanlı yönlendirme, oturum kalıcılığı (sticky sessions) ve SSL offload sağlar. HTTP/2 ve gRPC gibi multiplexing protokolleri için L7 zorunludur.

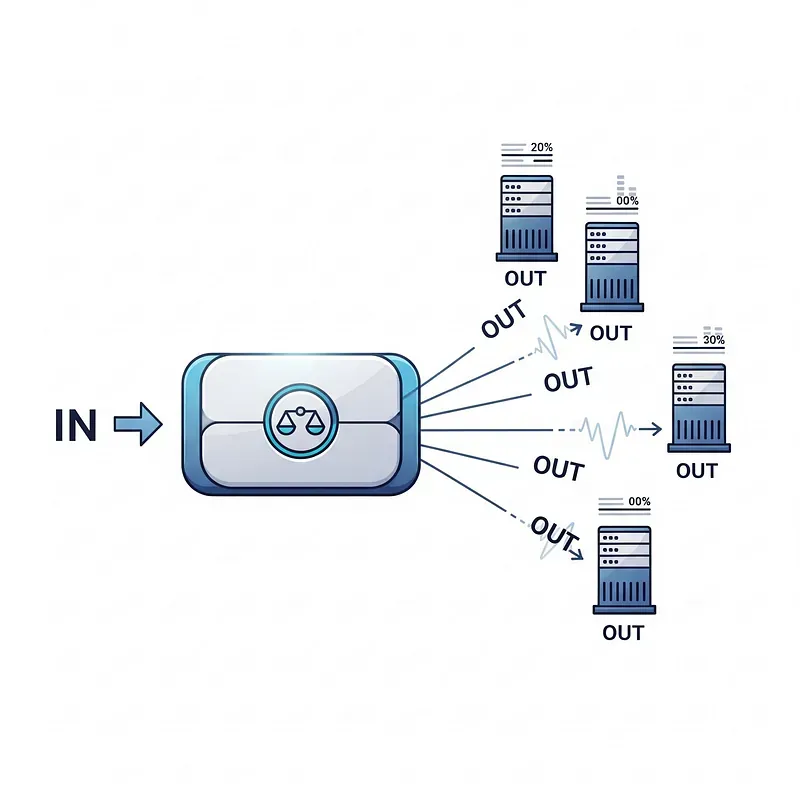

Load Balancer — L4 (hız) vs L7 (uygulama farkındalığı); mikroservis mimarilerinde kritik

Özellik	Katman 4	Katman 7
Karar kriteri	IP + port	URL, header, cookie
Performans	Çok yüksek	Ek CPU (içerik inceleme)
SSL offload	Hayır	Evet
Mikroservis yönlendirme	Hayır	Evet (/api/payment → ödeme sunucusu)

Fiziksel Altyapı Güvenliği: Port Security, HSM ve TPM

En gelişmiş şifreleme ve güvenlik duvarı kuralları bile, saldırganın ağ cihazlarına fiziksel erişebilmesi durumunda etkisiz kalabilir. Savunma derinliğinin ilk hattı fiziksel erişim kontrolüdür.

Fiziksel erişim: Sunucular, switch’ler ve router’lar kilitli sunucu odaları veya ağ kabinetlerinde muhafaza edilmeli; erişim kartlı geçiş, biyometrik okuyucu ve CCTV ile izlenmelidir. Veri kabloları açıkta bırakılmamalı; kablo kanalları ve etiketleme, yetkisiz kablo ekleme girişimlerinin tespitini kolaylaştırır.

Port Security (Katman 2): Switch portuna yetkisiz cihaz bağlanmasını engeller. MAC adresi sınırlaması (ör. port başına 1 cihaz), sticky MAC öğrenme ve ihlal modları (shutdown/restrict/protect) ile rogue cihaz ve MAC flooding saldırılarına karşı koruma sağlar.

HSM (Hardware Security Module): Kriptografik anahtarları oluşturma, yönetme ve saklama işlemlerini donanım içinde izole eden “güven kökü” cihazıdır. Kurcalama algılandığında anahtarları anında silerek kendini imha eder (zeroization). PKI kök anahtarları, ödeme sistemleri ve kod imzalama gibi merkezi “bire-çok” senaryolarda kullanılır; FIPS 140-2/3 Seviye 3–4 sertifikasyonu yaygındır.

TPM (Trusted Platform Module): Anakarta entegre mikrodenetleyici; tek bir platformun (host) bütünlüğünü korur — “bire-bir” model. Secure Boot ile yalnızca imzalı firmware/UEFI çalıştırılır; BitLocker/LUKS anahtarları TPM’de saklanır. Windows 11, TPM 2.0’ı zorunlu kılar.

Özellik	HSM	TPM
Ölçek	Ağdaki çoklu uygulama/istemci	Tek host
Performans	Saniyede on binlerce kripto işlem	Düşük hacimli, host-özel
Kullanım	PKI CA, ödeme, kod imzalama	Secure Boot, disk şifreleme, biyometri
API	PKCS#11, JCE/JCA	İşletim sistemi entegrasyonu

---

§6.1.1.OSI Referans Modeli, TCP/IP Protokol Yığını ve Kapsülleme

Teorik Çerçeve: OSI (7 Katman) vs TCP/IP (4 Katman)

OSI (Open Systems Interconnection) Referans Modeli (ISO/IEC 7498-1), ağ iletişimini yedi katmanda soyutlayan kavramsal bir referans çerçevesidir. Sorun giderme, güvenlik kontrollerinin katman bazında konumlandırılması ve farklı üretici cihazlar arasında ortak dil oluşturulması için idealdir. TCP/IP protokol yığını (RFC 1122, RFC 9293) ise internetin fiili çalışma modelidir; pratik uygulama ve yapılandırma için temel alınır.

OSI Katmanı	TCP/IP Katmanı	PDU Adı	Temel Protokoller
7 – Uygulama	Uygulama (L5-L7 birleşik)	Veri (Data)	HTTP, HTTPS, SMTP, DNS, FTP
6 – Sunum	↑	Veri	TLS, JSON, XML serileştirme
5 – Oturum	↑	Veri	Oturum yönetimi (uygulama katmanına delege)
4 – Taşıma	Taşıma	Segment / Datagram	TCP, UDP
3 – Ağ	İnternet	Paket (Packet)	IP, ICMP, OSPF, BGP
2 – Veri Bağlantısı	Ağ Erişimi (Link)	Çerçeve (Frame)	Ethernet, 802.1Q VLAN, ARP
1 – Fiziksel	↑	Bit	Kablolar, fiber, RF sinyalleri

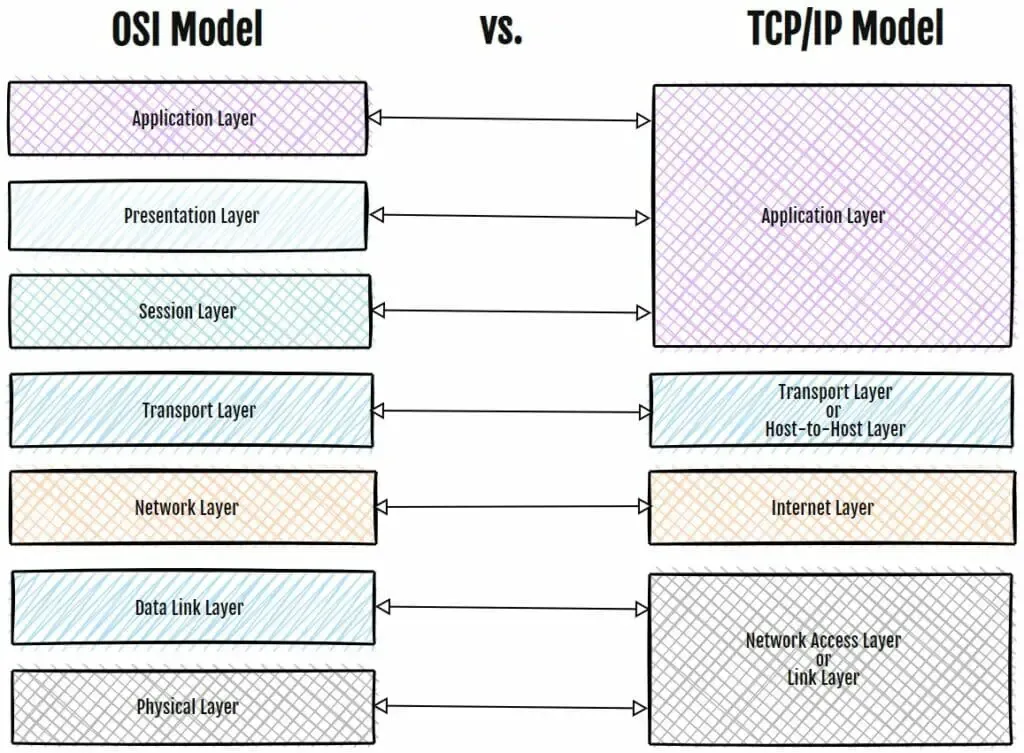

OSI 7 katmanlı referans modeli ile TCP/IP pratik modelinin eşleştirmesi

Mimari not: NIST SP 800-53 SC-7 (Boundary Protection) kontrolü, sınır korumasının OSI Katman 3 (IP yönlendirme) ve Katman 4 (port/protokol) düzeyinde uygulanmasını gerektirir. Modern NGFW’ler (Palo Alto, FortiGate) Katman 7’ye kadar inen App-ID/DPI yetenekleriyle bu kontrolü genişletir.

Kapsülleme (Encapsulation) ve Dekapsülleme

Ağ üzerinden iletilen ham veri, gönderici tarafta üst katmanlardan alt katmanlara inerken her aşamada ilgili katmanın başlık (header) bilgileriyle sarmalanır. Alıcı tarafta süreç tersine işler:

[Uygulama]     ──► Veri (Payload)
                    │
[Taşıma]       ──► Segment     [TCP Başlığı + Veri]
                    │
[İnternet]     ──► Paket       [IP Başlığı + TCP Başlığı + Veri]
                    │
[Link]         ──► Çerçeve      [Ethernet Başlığı + IP + TCP + Veri + FCS]
                    │
[Fiziksel]     ──► Bit akışı

SOC operasyonlarında kapsülleme akışı, olay müdahale ve adli bilişim süreçlerinde doğrudan kullanılır. Bir veri sızıntısı (data exfiltration) şüphesinde analist, tüm katmanları sırasıyla inceleyerek korelasyon kurar: DNS tünelleme Katman 7’de, SYN flood Katman 4’te, BGP hijacking Katman 3’te tespit edilir.

Katman-Tehdit Eşlemesi ve Savunma Kontrolleri

OSI Katmanı	Tipik Tehditler	MITRE ATT&CK	Birincil Savunma
L7 – Uygulama	SQL Injection, XSS, DNS tünelleme, API sömürüsü	T1190, T1071.004	WAF, reverse proxy, API gateway, SSL inspection
L4 – Taşıma	SYN Flood, port taraması, oturum ele geçirme	T1498, T1046	Stateful firewall, SYN cookies, rate limiting
L3 – Ağ	IP spoofing, BGP/OSPF route hijacking, ICMP flood	T1498.002	uRPF, RPKI/ROV, anti-spoofing ACL
L2 – Veri Bağlantısı	ARP poisoning, MAC flooding, VLAN hopping	T1557.002	802.1X, DAI, Port Security, IP Source Guard
L1 – Fiziksel	Kablo dinleme, rogue cihaz	T1200	MACsec, fiziksel port güvenliği, NAC

Not

Savunma derinliği (defense in depth) prensibi, her OSI katmanında bağımsız kontroller gerektirir. Yalnızca perimetre güvenlik duvarına güvenmek, iç ağdaki east-west trafiğini kontrol edemez. NIST SP 800-215, geleneksel perimetrenin yetersiz kaldığını ve mikro-segmentasyonun zorunlu hale geldiğini vurgular.

---

§6.1.2.TCP 3’lü El Sıkışma, Durum Makinesi ve DoS Savunması

RFC 9293 ve 3-Way Handshake

TCP (Transmission Control Protocol), RFC 9293 (2022; RFC 793’ün güncel halefi) ile tanımlanan, bağlantı odaklı (connection-oriented), güvenilir ve sıralı teslimat sağlayan bir taşıma katmanı protokolüdür. Bir TCP bağlantısının kurulması klasik 3-way handshake ile gerçekleşir:

1. Client → Server: SYN — İstemci rastgele bir başlangıç sıra numarası (ISN) üretir ve SYN bayrağını set eder. Durum: SYN-SENT.
2. Server → Client: SYN-ACK — Sunucu istemcinin SYN’ini onaylar (ACK = ISN + 1), kendi ISN’ini gönderir. Durum: SYN-RECEIVED.
3. Client → Server: ACK — İstemci sunucunun SYN-ACK’ini onaylar (ACK = sunucu ISN + 1). Her iki taraf ESTABLISHED durumuna geçer.

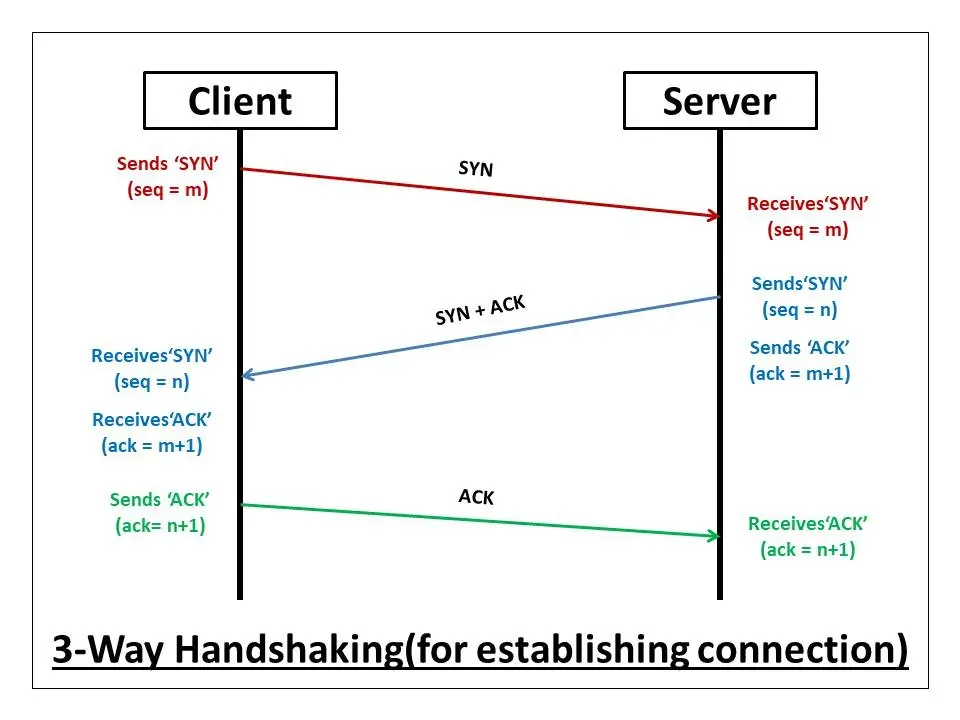

TCP bağlantı kurulumunda SYN → SYN-ACK → ACK el sıkışma süreci

RFC 9293’ün 3-way handshake için belirttiği temel amaç: “eski, yinelenen bağlantı başlatmalarının karışıklığa yol açmasını önlemek.” RFC 6528, güvenli ISN üretimi (randomization) ile oturum tahmin saldırılarını azaltır.

TCP Durum Makinesi (State Machine)

TCP, bağlantı yaşam döngüsünü bir durum makinesi ile yönetir:

Durum	Açıklama	Güvenlik Notu
CLOSED	Bağlantı yok	Varsayılan başlangıç
LISTEN	Sunucu bağlantı bekliyor	SYN flood hedefi
SYN-SENT	İstemci SYN gönderdi	Half-open tarama
SYN-RECEIVED	Sunucu SYN-ACK gönderdi	SYN backlog kuyruğu tüketilir
ESTABLISHED	Bağlantı aktif	Stateful inspection izler
FIN-WAIT-1/2	Aktif kapatma	—
TIME-WAIT	MSL süresi bekleniyor	Gecikmiş paket koruması (60–240 sn)
CLOSE-WAIT	Pasif kapatma	—

Bağlantı sonlandırma 4-way handshake (FIN exchange) ile gerçekleşir. TIME-WAIT durumu, ağda gecikerek gelen paketlerin yeni aynı 4-tuple bağlantılarına sızmasını engeller.

SYN Flood Saldırısı (T1498 / T1499.001)

Saldırgan, sahte (spoofed) kaynak IP adresleriyle hedef sunucuya saniyede binlerce SYN paketi gönderir. Sunucu her SYN için çekirdekteki yarı-açık bağlantı kuyruğunda (SYN backlog) yer ayırır ve SYN-ACK yanıtlar; ancak üçüncü ACK asla gelmez. Kuyruk dolduğunda meşru bağlantı istekleri reddedilir — hizmet reddi (DoS) oluşur.

Aynı mekanizma saldırganlar tarafından TCP SYN Scan (Half-Open Scan) keşif tekniği olarak da kullanılır: SYN gönderilir, SYN-ACK gelirse port açık demektir; RST ile el sıkışma tamamlanmadan bağlantı koparılır ve uygulama loglarında iz bırakılmaz.

Dikkat

DMZ’deki internete açık web sunucuları SYN flood’un birincil hedefidir. NIST SP 800-53 SC-5 (Denial-of-Service Protection) bu saldırı türüne karşı önlem alınmasını zorunlu kılar. State table kullanımı %70’i aştığında SYN cookie ve rate-limit devreye alınmalıdır.

SYN Cookies ve Çekirdek Sıkılaştırması

SYN Cookies (RFC 4987), yarı-açık kuyruk dolduğunda çekirdeğin her SYN için bellek ayırmayı durdurmasıdır. Sunucu, SYN-ACK paketindeki ISN değerini kriptografik bir cookie olarak kodlar; geçerli ACK geldiğinde meşruiyet doğrulanır ve ancak o zaman TCB oluşturulur.

Linux çekirdek sıkılaştırma parametreleri (/etc/sysctl.d/99-network-security.conf):

# SYN Flood koruması — SYN Cookies etkinleştir
net.ipv4.tcp_syncookies = 1

# Yarı-açık bağlantı kuyruk boyutunu artır
net.ipv4.tcp_max_syn_backlog = 4096

# Cevapsız SYN-ACK tekrar deneme sayısını azalt
net.ipv4.tcp_synack_retries = 2

# IP sahteciliğine karşı Geri Yol Filtreleme (uRPF — RFC 3704)
net.ipv4.conf.all.rp_filter = 1
net.ipv4.conf.default.rp_filter = 1

# Martian (geçersiz kaynak IP) paketlerini logla
net.ipv4.conf.all.log_martians = 1

# Kaynak yönlendirmeyi kapat (routing manipulation önleme)
net.ipv4.conf.all.accept_source_route = 0

# ICMP redirect mesajlarını reddet (MitM önleme)
net.ipv4.conf.all.accept_redirects = 0

Parametreleri uygulama ve doğrulama:

sudo sysctl -p /etc/sysctl.d/99-network-security.conf
sysctl -n net.ipv4.tcp_syncookies   # Beklenen: 1

IDS/IPS Seviyesinde SYN Tespiti

Suricata/Snort ile SYN tarama ve flood tespiti:

alert tcp $EXTERNAL_NET any -> $HOME_NET any (msg:"IDS: TCP SYN Scan"; flags:S; threshold:type both, track by_src, count 20, seconds 3; sid:1000001; rev:1;)
alert tcp any any -> $HOME_NET any (msg:"IDS: SYN Flood"; flags:S; flow:to_server; detection_filter:track by_dst, count 100, seconds 5; sid:1000002; rev:1;)

Suricata threshold.config ile dinamik engelleme: rate_filter gen_id 1, sig_id 1000002, track by_src, count 100, seconds 5, new_action drop, timeout 30

---

§6.1.3.Yönlendirme Protokolleri, RPKI ve VLAN/Subnet Segmentasyonu

OSPF Güvenlik Sıkılaştırması

OSPF (Open Shortest Path First) (RFC 2328), tek bir otonom sistem içinde çalışan İç Ağ Geçidi Protokolü (IGP) olup link-state algoritması (Dijkstra SPF) kullanır. Varsayılan olarak kimlik doğrulama yapmaz; saldırgan sahte bir yönlendirici bağlayarak komşuluk kurabilir, LSA enjekte edebilir ve trafiği yönlendirebilir.

Mitigasyon stratejileri:

• Type 2 (MD5) veya Type 3 (HMAC-SHA) kimlik doğrulama
• Key Chain ile sıfır kesintili şifre rotasyonu
• passive-interface default — yalnızca komşuluk gereken arayüzlerde Hello paketleri
• Alan (Area) hiyerarşisi ile zafiyet izolasyonu (Backbone Area 0)

Cisco IOS-XE OSPF MD5 kimlik doğrulama özeti:

key chain OSPF_KEY_CHAIN
 key 1
  key-string Str0ng_OSPF_Key_2026
interface Gi0/1
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 Str0ng_OSPF_Key_2026
router ospf 100
 passive-interface default
 no passive-interface Gi0/1

BGP Güvenliği ve RPKI

BGP (Border Gateway Protocol) (RFC 4271), otonom sistemler arası yönlendirme yapan Dış Ağ Geçidi Protokolü (EGP) olup path-vector algoritması kullanır. BGP’nin tasarımı “güvene dayalı” olduğundan, yetkisiz prefix duyurumu (BGP Hijacking) veya AS_PATH manipülasyonu ile trafik çalınabilir.

Kriter	OSPF	BGP
Kapsam	Tek AS (iç)	AS’ler arası (dış)
Algoritma	Link-State (SPF)	Path-Vector
Yakınsama	Saniyeler	Dakikalar
Kimlik doğrulama	MD5/HMAC-SHA	TCP-MD5 / TCP-AO (RFC 5925)
Politika	Sınırlı	Gelişmiş (AS-Path, Local Pref)

Üç katmanlı BGP savunması:

1. Oturum sıkılaştırma: TCP-AO (RFC 5925) veya BGP MD5 imza seçeneği; GTSM (TTL Security, RFC 5082)
2. RPKI / ROV: ROA (Route Origin Authorization) ile hangi AS’nin hangi prefix’i duyurabileceği kriptografik olarak doğrulanır; INVALID duyurular filtrelenir
3. Prefix filtering + MANRS: BCP 38 (RFC 2827) anti-spoofing; route leak kontrolü (RFC 7908)

Tehlike

RPKI kontrol düzlemi koruması, AS_PATH manipülasyonuyla gerçekleştirilen “araya girme” (interception) saldırılarını tek başına engelleyemez. Veri düzlemi izleme (RTT anomali analizi, NetFlow korelasyonu) ile desteklenmelidir. 2024’te Cloudflare 1.1.1.1 ve 2022’de Rostelecom–Apple BGP hijack olayları, RPKI’nin tek başına yeterli olmadığını göstermiştir.

VLAN, Subnet ve Kurumsal Segmentasyon

VLAN (IEEE 802.1Q), Katman 2 düzeyinde broadcast domain izolasyonu sağlar. Subnet, Katman 3 düzeyinde IP adres aralıklarıyla mantıksal bölümleme yapar. Kurumsal tasarımda tipik segmentler:

VLAN ID	Segment	Subnet	Güvenlik Bölgesi
VLAN 10	Yönetim (Management)	10.10.10.0/24	Out-of-band, sıkı ACL
VLAN 20	İç Ağ (Trust)	10.10.20.0/24	Kullanıcı/iş istasyonları
VLAN 30	DMZ	10.10.30.0/24	Internet-facing servisler
VLAN 40	Misafir (Guest)	10.10.40.0/24	5651 loglama, tam izolasyon
VLAN 50	OT/SCADA	10.10.50.0/24	Purdue Seviye 0-3, iDMZ arkası

NGFW cluster ile VLAN 100/200 içerik ve uygulama ayrımı

VLAN’lar arası trafik mutlaka firewall veya L3 switch ACL üzerinden geçmelidir; “flat network” zafiyeti kapatılmalıdır. CIS Control 12.2 (Secure Network Architecture) segmentasyonu zorunlu kılar.

VLAN Hopping Azaltma

VLAN hopping iki yöntemle gerçekleştirilir:

1. Switch spoofing: Saldırgan DTP (Dynamic Trunking Protocol) ile trunk pazarlığı yapar
2. Double tagging: İki 802.1Q etiketi; dış etiket native VLAN ile eşleşir, iç etiket hedef VLAN’a yönlendirilir

Cisco L2 sertleştirme CLI:

! Native VLAN'ı kullanılmayan ID'ye taşı
switchport trunk native vlan 999
vlan dot1q tag native

! Erişim portlarında DTP kapat
interface range Fa0/1-24
 switchport mode access
 switchport nonegotiate
 switchport port-security maximum 2
 switchport port-security violation restrict

! DHCP Snooping (DAI ön koşulu)
ip dhcp snooping
ip dhcp snooping vlan 10,20,30
interface Gi0/24
 ip dhcp snooping trust

! Dynamic ARP Inspection
ip arp inspection vlan 10,20
interface Gi0/24
 ip arp inspection trust
interface Fa0/1
 ip arp inspection limit rate 8 burst interval 4

Dikkat

VLAN 1’e (varsayılan) host atanmamalı; kullanılmayan portlar shutdown ile kapatılmalıdır. Trunk portlara yalnızca gerekli VLAN’lar whitelist’lenmelidir.

---

§6.1.4.DMZ Mimarisi, Trafik Kuralları ve OT/iDMZ

DMZ Tasarım Mantığı

DMZ (Demilitarized Zone / Arındırılmış Bölge), kurumsal iç ağ (LAN) ile güvenilmeyen dış ağ (WAN/İnternet) arasında yer alan tampon bölgedir. Web, e-posta, DNS, VPN gateway gibi internete açık hizmetler burada konumlandırılır. NIST SP 800-53 SC-7(3) gereği, kamuya açık sistem bileşenleri iç ağdan fiziksel veya mantıksal olarak ayrılmış alt ağlarda barındırılmalıdır.

Güvenlik duvarı ile internet ve iç ağdan izole edilmiş DMZ bölgesi

Tek ve Çift Güvenlik Duvarlı Modeller

Model	Yapı	Avantaj	Dezavantaj
Three-Legged	Tek FW: WAN + DMZ + LAN	Düşük maliyet, merkezi yönetim	Tek hata noktası (SPOF)
Dual Firewall	İki FW arasında DMZ	Maksimum savunma derinliği, multi-vendor	Yüksek maliyet, karmaşık kural yönetimi

Çift güvenlik duvarlı modelde ön duvar (Front-End) internet trafiğini filtreler; arka duvar (Back-End) DMZ’den iç ağa geçişi kontrol eder. IEC 62443 ve OT ortamları için tercih edilir.

DMZ Trafik Kuralları (Least Privilege)

Yön	Varsayılan	İzin Verilen (Örnek)	Gerekçe
İnternet → DMZ	Deny	TCP/443 (HTTPS), TCP/25 (SMTP)	Yalnızca gerekli portlar + WAF/IPS
DMZ → İç Ağ	Deny	TCP/1433 (SQL) — belirli DB sunucusuna	Lateral movement engeli
İç Ağ → DMZ	Kısıtlı	TCP/22 (SSH yönetim), monitoring	Gerekli yönetim trafiği
DMZ → İnternet	Kısıtlı	TCP/53 (DNS), TCP/443 (güncelleme)	Outbound kısıtlama
DMZ → DMZ	Deny	—	Segment içi izolasyon

Tehlike

DMZ’deki bir web sunucusu ele geçirildiğinde saldırganın iç ağa yatay hareket (lateral movement — MITRE TA0008) yapamaması için DMZ → Trust yönünde varsayılan deny kuralı kesinlikle uygulanmalıdır. İç ağ, gerekirse DMZ’den veri çekebilir; tersi yön asla başlatılamaz.

DMZ’de Barındırılan Hizmetler

Hizmet	Port	Risk	Savunma
Web Sunucusu (HTTPS)	443	SQL Injection, XSS, RCE	WAF, IPS, reverse proxy
E-posta (SMTP)	25/587	Spam, phishing, relay	Anti-spam, DKIM/SPF/DMARC
DNS	53	DNS amplification, cache poisoning	Rate limiting, DNSSEC
VPN Gateway	500/4500	Brute force, credential stuffing	MFA, fail2ban, certificate auth

Endüstriyel DMZ (iDMZ) — Purdue Model Seviye 3.5

OT/IT yakınsamasında Endüstriyel DMZ (iDMZ), Purdue Modelinin Seviye 3.5 konumunda IT ağı (Seviye 4/5) ile OT kontrol ağı (Seviye 0-3) arasında tampon bölge oluşturur. iDMZ’de jump server (MFA zorunlu), izole AD domain, historian mirror ve antivirüslü dosya aktarım sunucusu barındırılır.

iDMZ gereksinimleri (IEC 62443): Seviye 4/5 doğrudan Seviye 3’e erişemez; OT AD ormanı IT AD ile güven ilişkisi kurmaz; jump host’ta clipboard/drive redirection GPO ile engellenir; dosya aktarımı write-only/read-only klasörler + AV tarama ile yapılır.

---

§6.1.5.Uluslararası Standartlar ve Türk Mevzuatı

NIST, CIS ve ISO Kontrol Eşleştirmesi

Standart	Kontrol	Açıklama	Segmentasyon Karşılığı
NIST SP 800-53	SC-7	Sınır koruması	DMZ, firewall zone’ları
NIST SP 800-53	SC-7(5)	Deny by default, allow by exception	Varsayılan deny politikaları
NIST SP 800-53	SC-5	Hizmet reddi koruması	SYN cookie, rate limiting
NIST SP 800-53	AC-4	Bilgi akışı zorunluluğu	VLAN/subnet bazlı ACL
CIS Controls v8	Control 12	Ağ altyapı yönetimi	Segmentasyon, mimari diyagram
CIS Controls v8	Control 13	Ağ izleme ve savunma	IDS/IPS, 802.1X, port kontrolü
ISO 27001:2022	A.8.20	Ağ güvenliği	Genel ağ güvenlik kontrolleri
ISO 27001:2022	A.8.22	Ağların ayrıştırılması	VLAN/DMZ/mikro-segmentasyon

5651 Sayılı Kanun — Loglama Yükümlülükleri

5651 Sayılı Kanun, internet erişimi sağlayan işletmelerin trafik loglarını tutmasını zorunlu kılar. Saklama süreleri sağlayıcı türüne göre değişir:

Sağlayıcı Türü	Saklama Süresi	Kapsam
Erişim sağlayıcı	1 yıl	Trafik bilgisi (kaynak/hedef IP, port, zaman)
Yer sağlayıcı	6 ay	Barındırma ve içerik logları
Toplu kullanım sağlayıcı (otel, kafe, kurumsal Wi-Fi)	2 yıl	Erişim/iç IP logları

Zorunlu log parametreleri: Kaynak IP, MAC adresi, bağlantı başlangıç/bitiş zamanı (ms hassasiyet), hedef IP ve port, NAT çeviri kaydı, kimlik doğrulama verisi (T.C. kimlik veya SMS OTP).

Not

5651 loglarının TÜBİTAK KamuSM zaman damgası ile imzalanması, mahkemede delil vasfını korur. Zaman damgasız loglar manipüle edilebilir sayılır. Günlük log dosyaları SHA-256 hash’i hesaplanarak paketlenmeli ve dijital imza ile mühürlenmelidir.

KVKK (6698) ile İlişki

5651 logları KVKK m.5/2-a (kanunlarda açıkça öngörülme) ve m.5/2-ç (hukuki yükümlülük) kapsamında işlenir — açık rıza gerekmez, ancak aydınlatma metni zorunludur. IP adresleri ve MAC adresleri kişisel veri sayılabilir; loglarda anonimleştirme veya şifreleme uygulanmalıdır.

Saklama-imha dengesi: 5651 üst sınırı dolduğunda ve devam eden yasal süreç yoksa loglar güvenli silme (secure wipe) ile imha edilmelidir. Kişisel veri erişim logları en az 2 yıl, silme logları 3 yıl saklanmalıdır.

BDDK Bilgi Sistemleri Yönetmeliği

Finans kuruluşları için BDDK, ağ güvenliğinde ek yükümlülükler getirir:

• Kritik sistemler ayrı VLAN ve DMZ bölgelerinde izole edilmeli
• KSOME (Kurumsal Siber Olaylara Müdahale Ekibi) kurulmalı; iletişim bilgileri BDDK’ya bildirilmeli
• Denetim izleri en az 10 yıl saklanmalı; canlı ve arşiv saklama politikaları oluşturulmalı
• Yıllık bağımsız sızma testi zorunlu; birincil/ikincil sistemler yurt içinde
• Felaket senaryosunda en geç 24 saat içinde faaliyet sürdürülebilirliği

7545 Sayılı Siber Güvenlik Kanunu (19 Mart 2025)

7545 Sayılı Kanun, Siber Güvenlik Başkanlığı ve Siber Güvenlik Kurulu yapısını kurarak ulusal siber güvenlik yönetişimini güçlendirmiştir:

• Bilişim sistemleri üzerinden hizmet sunanlar siber güvenlik önlemlerini almak, zafiyet/olayları gecikmeksizin bildirmekle yükümlüdür
• Kritik altyapı kurumları yalnızca yetkilendirilmiş tedarikçilerden ürün/hizmet alır
• Başkanlık, log kayıtlarını toplama ve değerlendirme yetkisine sahiptir
• İdari para cezaları: 1 milyon–100 milyon TL aralığında (ihlal türüne göre)

Regülasyon Karşılaştırma Matrisi

Regülasyon	Segmentasyon	Log Saklama	İmzalama	Denetim
5651	Misafir ağ izolasyonu	6 ay – 2 yıl (türe göre)	TÜBİTAK zaman damgası zorunlu	BTK/Adli talep
KVKK	Kişisel veri VLAN’ı	2–10 yıl	Şifreli erişim geçmişi	İç denetim, VERBİS
BDDK	Bankacılık VLAN/DMZ	10 yıl	Kriptografik bütünlük	Yıllık pentest + BDDK
7545	Kritik altyapı segmentasyonu	Başkanlık talebiyle	Mevzuata uygun	Siber Güvenlik Başkanlığı denetimi

---

§6.1.6.Somut Yapılandırma Örnekleri

Palo Alto Networks — Zone Tabanlı Politika

# Güvenlik bölgeleri (Zones) arayüzlere atanır
set zone WAN network layer3 ethernet1/1
set zone LAN network layer3 ethernet1/2
set zone DMZ network layer3 ethernet1/3

# Adres nesneleri
set address Web_Server_Internal ip-netmask 192.168.100.10/32
set address DB_Server_Internal ip-netmask 10.50.200.50/32

# İnternet → DMZ: HTTPS izin
set rulebase security rules "WAN_to_DMZ_HTTPS" from WAN to DMZ source any destination Web_Server_Internal application ssl service application-default action allow log-end yes

# DMZ → LAN: Yalnızca DB erişimi
set rulebase security rules "DMZ_to_LAN_DB" from DMZ to LAN source Web_Server_Internal destination DB_Server_Internal application mssql-db service service-ms-sql action allow log-end yes

# DMZ → LAN: Varsayılan engelleme
set rulebase security rules "BLOCK_DMZ_to_LAN" from DMZ to LAN source any destination any action deny log-end yes

# LAN → WAN: NAT ile çıkış
set rulebase security rules "LAN_to_WAN" from LAN to WAN source any destination any application any service application-default action allow log-end yes

FortiGate — DMZ Zone ve VIP Yapılandırması

config system zone
    edit "DMZ_ZONE"
        set interface "dmz"
        set intrazone deny
    next
end
config firewall vip
    edit "VIP_HTTPS"
        set extip 198.51.100.100
        set mappedip "10.10.30.10"
        set extintf "wan1"
        set portforward enable
        set extport 443
        set mappedport 443
    next
end
config firewall policy
    edit 1
        set name "WAN_to_DMZ"
        set srcintf "wan1"
        set dstintf "DMZ_ZONE"
        set dstaddr "VIP_HTTPS"
        set action accept
        set service "HTTPS"
        set utm-status enable
        set ips-sensor "protect_web_server"
        set logtraffic all
    next
    edit 2
        set name "BLOCK_DMZ_to_LAN"
        set srcintf "DMZ_ZONE"
        set dstintf "internal"
        set action deny
        set logtraffic all
    next
end

Wazuh SIEM — Firewall Log Toplama

/var/ossec/etc/ossec.conf

<ossec_config>
  <remote>
    <connection>syslog</connection>
    <port>514</port>
    <protocol>udp</protocol>
  </remote>

  <localfile>
    <log_format>syslog</log_format>
    <location>/var/log/firewall.log</location>
  </localfile>
</ossec_config>

DMZ anomali tespiti için özel Wazuh kuralı:

<group name="dmz_security,">
  <rule id="100010" level="10">
    <if_sid>4000</if_sid>
    <match>ET SCAN Suspicious Inbound</match>
    <description>DMZ'de şüpheli tarama trafiği tespit edildi</description>
    <group>dmz_scan,pci_dss_10.6.1,</group>
  </rule>

  <rule id="100011" level="12">
    <if_sid>100010</if_sid>
    <match>DMZ_to_LAN</match>
    <description>DMZ'den iç ağa beklenmedik trafik — olası lateral movement</description>
    <group>lateral_movement,mitre_T1021,</group>
  </rule>
</group>

5651 Uyumlu Log Örneği (JSON)

{"timestamp":"2026-06-19T14:30:45Z","source":{"mac":"00:1A:2B:3C:4D:5E","ip":"192.168.40.55","user":"TC_12345678901"},"nat":{"public_ip":"198.51.100.5","port":38421},"destination":{"ip":"203.0.113.80","port":443},"compliance":{"law":"5651","hash":"SHA256","signature":"PENDING"}}

---

§6.1.7.MITRE ATT&CK Saldırı-Savunma Dengesi ve Mimari Özet

Saldırı Vektörleri ve Karşılık Gelen Savunmalar

MITRE Tactic	Teknik	DMZ/Segmentasyon Bağlamı	Savunma Kontrolü
Reconnaissance	T1046 — Network Service Scanning	DMZ port taraması	IDS/IPS, honeypot, rate limiting
Reconnaissance	T1595 — Active Scanning	Nmap/masscan ile servis keşfi	Wazuh korelasyon, tarpit
Initial Access	T1190 — Exploit Public-Facing Application	Web sunucusu zafiyet sömürüsü	WAF, IPS, zafiyet yönetimi
Initial Access	T1133 — External Remote Services	VPN/RDP brute force	MFA, geo-fencing, fail2ban
Lateral Movement	T1021 — Remote Services	DMZ → iç ağ geçişi	DMZ→Trust deny, mikro-segmentasyon
Lateral Movement	T1210 — Exploitation of Remote Services	SMB/SSH zafiyet sömürüsü	Patch management, SMB signing
Persistence	T1505 — Server Software Component	Web shell yerleştirme	FIM (Wazuh), dosya bütünlüğü izleme
Impact	T1498 — Network DoS	SYN Flood, DNS amplification	SYN cookies, SC-5 kontrolleri
Credential Access	T1557.002 — ARP Cache Poisoning	L2 MitM	DAI, DHCP Snooping, 802.1X
Collection	T1040 — Network Sniffing	Şifrelenmemiş trafik dinleme	TLS 1.3 zorunluluğu, MACsec
Command and Control	T1071 — Application Layer Protocol	DNS/HTTPS tünelleme	NGFW App-ID, DPI, proxy loglama
Command and Control	T1071.004 — DNS	DNS tunneling exfiltration	DNS inspection, entropy analizi
Defense Evasion	T1562.004 — Disable Firewall	FW kural silme/değiştirme	SIEM config change alert

Katmanlı Savunma Mimarisi

Katman 1: İnternet → Ön Güvenlik Duvarı (ACL, IPS, anti-DDoS)
Katman 2: Ön Duvar → DMZ (WAF, reverse proxy, IDS)
Katman 3: DMZ → Arka Güvenlik Duvarı (sıkı deny-by-default)
Katman 4: Arka Duvar → İç Ağ (Zero Trust, NAC, mikro-segmentasyon)
Katman 5: İç Ağ → VLAN/Segment izolasyonu (802.1X, DAI, IPSG)
Katman 6: SIEM/SOC → Wazuh korelasyon, MITRE mapping, 5651 uyumlu loglama

---

Özet ve Mimari Tavsiyeler

Kurumsal ağ güvenliği mimarisi, protokol düzeyindeki derin anlayış ile segmentasyon disiplininin birleşiminden oluşur. NIST SP 800-61 olay müdahale döngüsü (hazırlık → tespit → kontrol → ortadan kaldırma → iyileşme → ders çıkarma) DMZ ihlallerinde referans alınmalıdır.

Prensip / Standart	Uygulama
Zero Trust	DMZ’ye bile varsayılan güven yok; her akış doğrulanır
En Az Ayrıcalık	DMZ sunucuları yalnızca gerekli port/protokole açık
Savunma Derinliği	Dual-firewall, multi-vendor, katmanlı IDS/IPS
Segmentasyon	VLAN + subnet + zone-based NGFW (CIS 12, ISO A.8.22)
Kontrol Düzlemi	OSPF/BGP auth, RPKI/ROV, L2 sertleştirme (DAI, DTP kapat)
Loglama (5651)	Zaman damgalı SIEM; erişim 1 yıl, toplu kullanım 2 yıl
KVKK / BDDK	Log anonimleştirme; finans sektöründe 10 yıl denetim izi
7545	Olay bildirimi, kritik altyapı segmentasyonu, KSOME/SOME
MITRE ATT&CK	T1190 → T1021 zincirleme tespit; Wazuh korelasyon

Not

DMZ tasarımı ve ağ segmentasyonu, kurumsal siber güvenlik stratejisinin temel yapı taşıdır. Bir web sunucusu exploit edilse bile (T1190), sıkı DMZ politikaları ve SOC izleme kabiliyeti sayesinde saldırganın iç ağa yatay hareketi ya engellenir ya da milisaniyeler içinde tespit edilir. OT/IT ayrımı gerektiren endüstriyel ortamlarda IEC 62443 uyumlu çift güvenlik duvarlı iDMZ modeli tercih edilmelidir.

Bir sonraki bölümde (§6.2), bu segmentasyon üzerine inşa edilecek NGFW, IDS/IPS ve derin paket inceleme (DPI) kontrolleri detaylandırılır.
